DP Cable

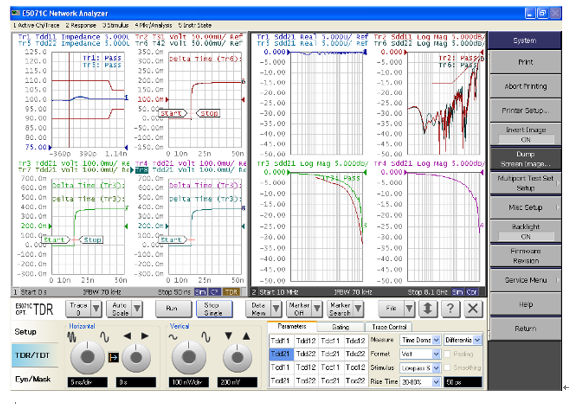

      Display Port 线缆高速电气测试,包括时域测试和频域测试:

      时域测量

            散装(Bulk)电缆和连接器阻抗测量。

            对内偏差测量。

            对间偏差测量。

      频域测量

            插入损耗测量。

            回波损耗测量。

            近端噪声测量。

            功率总和等电平远端噪声测量。




美国ATSC


      灵敏度测试

           对于VHFUHF频段,数字电视接收机能够正常接收-83 dBm-5 dBm范围的RF输入信号。



      多路过载测试

           多路信号输入时,数字电视接收机能够正常接收总功率不小于-8dBm的信号



      相位噪声

           数字电视接收机能够容忍-80dBc/Hz20kHz偏移)的相位噪声电平



      频道选择性

           分为4项:同频干扰、邻频干扰、其它频道干扰、脉冲噪声干扰。

      同频信号干扰测试,包括模拟电视同频干扰测试和数字电视同频干扰测试。需要在-68dBm-53dBm两种有用信号电平下测试。

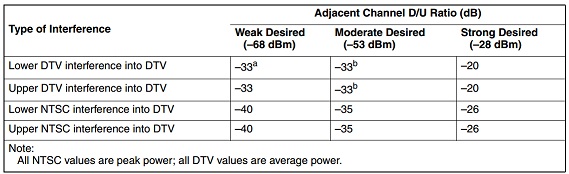

      邻频信号干扰测试,分别进行N-1N+1邻频的模拟电视干扰和数字电视干扰测试。需要在-68dBm-53dBm-28dBm三种有用信号电平下测试。

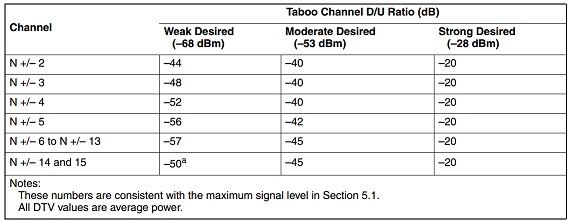

      禁止频道信号干扰测试,包括N-15 ~ N-2N+2 ~ N+1528个频道,每一频道要求在-68dBm-53dBm-28dBm三种有用信号电平下分别进行模拟电视干扰测试和数字电视干扰测试。合计测试次数168次。

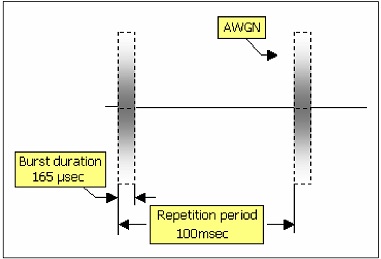

      A/74:2010中要求在脉冲持续时间为165us、周期10Hz时,C/I门限5dB。


      测试时,固定脉冲持续时间为165us,调整和记录C/I值。


      多径信道

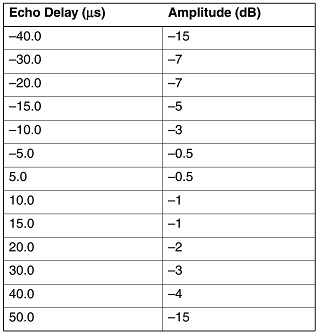

           单条静态回波测试,信道模型为一条静态回波加一条主径,回波有13中不同配置。

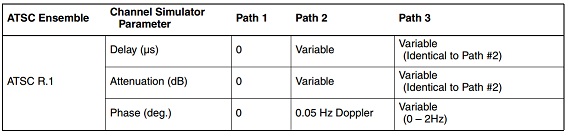

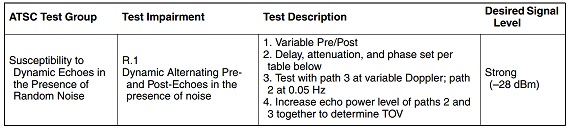

      单条动态回波测试,信道模型为一条动态回波加一条主径,通过设置不同的回波延时、衰减、多普勒频移条件验证DUT是否能正常接收。

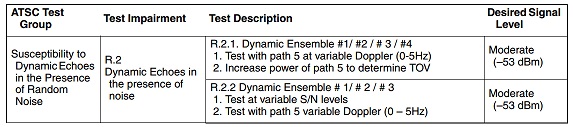

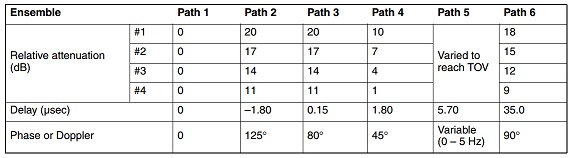

      多条动态回波R2.1测试,信道模型为6条径,其中一条为纯多普勒径,一共4组。




      多条动态回波R2.2测试信道模型为6条径,其中一条为纯多普勒径,一共3组。
